發表時間：2025年12月 | Kewlab China 技術博客

在激光光學系統設計中，光學材料的選擇直接影響系統性能、使用壽命和總體成本。K9光學玻璃（N-BK7）和熔融石英是兩種最常用的激光光學材料，它們各有優勢，適用于不同的應用場景。本文基于權威技術數據和實際應用經驗，為科研人員和工程師提供系統的材料選擇指南。

對于可見光波段低功率激光系統（<10W），K9光學玻璃以其出色的性價比成為首選；而對于紫外激光、高功率系統（>100W）或精密測量應用，熔融石英則是必選材料。理解兩種材料的技術差異，能夠幫助您在性能與成本之間找到最優平衡點。

一、材料基礎特性對比

1.1 光學性能參數

K9光學玻璃（化學成分為硼硅酸鹽冕牌玻璃，玻璃代號517642）在可見光和近紅外波段表現優異。在激光常用波長處，其折射率分別為：355nm處1.53627、532nm處1.5197、1064nm處1.50669。阿貝數Vd為64.17，屬于低色散材料。透過范圍覆蓋350-2500nm，在10mm厚度下，1064nm波長透過率高達99.9%，532nm為99.8%，355nm為98.8%。但在350nm以下，透過率迅速下降，無法用于深紫外應用。

熔融石英的光學性能更為卓越，特別是在紫外波段。其折射率在常用激光波長處為：193nm處1.560841、355nm處約1.476、532nm處約1.461、1064nm處1.449633。最關鍵的優勢在于其深紫外透過能力——標準UV級熔融石英在185nm波長處透過率可達95-98%，ArF級在193nm處可達99.3%以上。這使得熔融石英成為準分子激光器和頻率轉換激光系統中不可替代的光學材料。阿貝數為67.8，色散略低于K9玻璃。

1.2 熱學性能差異

熱膨脹系數是兩種材料最顯著的差異所在。K9光學玻璃的熱膨脹系數為7.1×10??/K（-30°C至+70°C），而熔融石英僅為0.52×10??/K（5°C至35°C），相差約13倍。這一巨大差異直接影響高功率激光應用中的熱透鏡效應和系統穩定性。

在溫度系數折射率（dn/dT）方面，K9玻璃在1064nm處為1.18×10??/K，532nm處約1.6×10??/K。熔融石英的dn/dT值在1064nm處為9.6×10??/K，532nm處約10.3×10??/K，數值上高于K9玻璃。但在實際高功率應用中，材料的吸收系數才是決定熱透鏡效應的關鍵因素。熔融石英在1064nm處的吸收系數僅為10??至10??/cm，比K9玻璃低約100倍，這使得熔融石英在高功率應用中的熱透鏡效應遠小于K9玻璃。

兩種材料的熱導率相近，K9玻璃為1.114 W/(m·K)，熔融石英為1.30-1.38 W/(m·K)。但熔融石英的耐熱沖擊性能卓越，可承受超過1000°C的快速溫度變化，而K9玻璃的最大溫差僅為609°C。這使得熔融石英更適合高功率激光應用和極端環境。

1.3 激光損傷閾值（LIDT）

激光損傷閾值是激光光學材料選擇的核心指標。對于1064nm、8ns脈沖激光，K9玻璃的體損傷閾值約為4125 J/cm2（單次），經過31次照射后降至3289 J/cm2，顯示出約20%的多次損傷退化。熔融石英在相同條件下的損傷閾值約為3800 J/cm2，但關鍵區別在于熔融石英不表現出多次照射退化現象，損傷閾值保持穩定。

在紫外波段，材料差異更加明顯。355nm波長下，K9玻璃的損傷閾值約為1900 J/cm2（單次），而熔融石英可達15-20 J/cm2（3ns脈沖）。對于更短波長的266nm和193nm，K9玻璃幾乎無法使用，而專用UV級熔融石英仍能提供5-20 J/cm2的損傷閾值。

對于鍍膜光學元件，表面損傷閾值通常是限制因素。標準增透膜在1064nm、10ns脈沖下的損傷閾值通常為15-20 J/cm2，遠低于基底材料的體損傷閾值。因此，高功率應用中必須使用高質量的多層介質膜系統，并選擇離子束濺射（IBS）等先進鍍膜工藝。

二、波長依賴的材料選擇策略

2.1 紫外激光應用（<380nm）

紫外波段是熔融石英的專屬領域。對于193nm ArF準分子激光器，必須使用專用ArF級熔融石英（如Corning 7980 ArF、Heraeus Suprasil 1 ArF或國產JGS1標準），因?yàn)镵9玻璃在此波長完全不透明。248nm KrF激光器同樣需要UV級熔融石英。

對于Nd:YAG四倍頻（266nm）激光，熔融石英是唯一可行選擇，透過率可達99.9%以上。三倍頻（355nm）激光器中，雖然K9玻璃在低功率（<10W連續）時勉強可用，但對于高功率系統或脈沖能量密度超過1 J/cm2的應用，仍應優先選擇熔融石英以確保系統可靠性和長期穩定性。

紫外激光應用還需考慮材料的抗紫外損傷能力。專用UV級熔融石英經過特殊處理（如氫氣摻雜），可在高劑量紫外輻照下保持透過率穩定，適合經受超過10?次脈沖的長期運行。

2.2 可見光激光應用（380-780nm）

可見光波段是K9光學玻璃的最佳應用領域。對于532nm綠光激光，在功率低于50W的系統中，K9玻璃提供出色的性價比。透過率超過99.8%，折射率和色散特性優良，且成本比熔融石英低20-30%。共焦顯微鏡等科研儀器普遍采用K9玻璃作為標準配置，在400-700nm多波長應用中表現穩定可靠。

但當功率超過100W或工作在高脈沖能量密度（>3 J/cm2）條件下時，應當選擇熔融石英以避免熱透鏡效應和潛在的熱損傷風險。激光加工系統中的聚焦透鏡、高功率掃描振鏡等關鍵部件必須使用熔融石英。

對于HeNe激光器（632.8nm）、固體激光器（694nm紅寶石）等低功率可見光激光源，K9玻璃是理想選擇，可大幅降低光學系統成本而不影響性能。

2.3 近紅外激光應用（780-2500nm）

1064nm Nd:YAG激光和1550nm光纖激光是工業和科研中最常用的近紅外激光源。功率閾值約為50-100W是材料選擇的分界點。低于此閾值時，K9玻璃的透過率（99.9%）、成本優勢和易加工性使其成為首選。高于此閾值時，熔融石英的超低吸收系數（比K9玻璃低100倍）成為決定性優勢。

對于光纖激光器系統，制造商普遍推薦在1kW以上功率使用熔融石英光學元件。光纖端帽、準直透鏡和聚焦透鏡等關鍵部件必須采用熔融石英，以承受極高的功率密度（可達MW/cm2級別）。IPG、銳科等主流光纖激光器制造商的技術手冊中明確要求高功率系統使用紅外級熔融石英。

飛秒激光和皮秒激光等超快激光系統也優先選擇熔融石英。其低色散特性、高光學均勻性（折射率不均勻性Δn<5×10??）和低非線性效應有助于保持超短脈沖特性，避免脈沖展寬。

三、功率與能量密度考量

3.1 低功率連續激光（<50W）

在低功率應用中，K9光學玻璃展現出最佳的成本效益比。對于激光準直系統、實驗室對準激光器、教學演示設備和原型開發等應用，K9玻璃完全能夠滿足性能要求，同時節省20-30%的成本。多透鏡系統中，成本節省更為顯著，10個透鏡的系統可節省數百元至數千元。

科研實驗室中常用的低功率激光光源（如5-50mW的HeNe激光器、小功率半導體激光器）配套光學元件，推薦優先選用K9玻璃。Kewlab提供的K9系列透鏡、棱鏡和窗口片產品線完整，質量穩定，能滿足絕大多數科研需求。

3.2 中高功率連續激光（50-500W）

50-100W功率范圍是兩種材料的過渡區域。決策需綜合考慮具體應用、光束尺寸、環境溫度和系統精度要求。通常，當光束直徑小于5mm且功率接近100W時，K9玻璃已開始出現可觀測的熱透鏡效應，此時應選擇熔融石英。

對于100W以上的系統，熔融石英成為標準選擇。激光切割、激光焊接、激光打標等工業加工系統中，處理頭的保護窗口、聚焦透鏡和掃描振鏡必須使用熔融石英。熱穩定性直接影響加工精度和設備運行時間，熔融石英的使用可將維護周期延長2-5倍。

典型案例：某3kW光纖激光切割機最初使用K9玻璃保護窗口（成本約80元），每季度需更換一次。改用熔融石英窗口（成本約150元）后，使用壽命延長至12個月以上，4個月即可收回投資差額，同時大幅減少停機維護時間。

3.3 脈沖激光應用

脈沖激光的材料選擇主要取決于單脈沖能量密度。對于納秒脈沖（1-100ns），當能量密度低于2 J/cm2時，K9玻璃在可見光和近紅外波段可以使用。能量密度在2-5 J/cm2時推薦熔融石英，超過5 J/cm2必須使用熔融石英。

調Q激光器、電光調制器等產生高能量密度脈沖的系統，即使平均功率不高，也應選擇熔融石英以避免累積損傷效應。K9玻璃在反復脈沖照射下表現出損傷閾值下降現象（約20%），而熔融石英保持穩定。

皮秒（1-100ps）和飛秒（<1ps）超快激光系統強烈推薦使用熔融石英。雖然在超短脈沖情況下，色散管理比損傷閾值更關鍵，但熔融石英的高光學均勻性、低應力雙折射（<2 nm/cm）和優異的波前質量對于保持超短脈沖特性至關重要。雙光子顯微鏡、超快泵浦探測光譜等前沿科研應用必須使用高質量熔融石英光學元件。

四、典型應用場景與推薦方案

4.1 激光加工系統

激光切割、焊接和打標系統普遍使用1-12kW級光纖激光器。此類系統的所有光束傳輸元件必須使用熔融石英，包括準直透鏡、擴束鏡、聚焦透鏡和保護窗口。熔融石英的超低熱膨脹系數（0.52×10??/K）確保在高功率下保持焦點位置穩定，直接影響加工質量和一致性。

對于小功率打標系統（<20W），離焦位置的光學元件可考慮使用K9玻璃以降低成本，但光束聚焦點附近的透鏡必須使用熔融石英。混合配置策略可在保證性能的前提下優化系統成本。

4.2 科研顯微成像

共焦顯微鏡是K9光學玻璃的標準應用領域。工作波長集中在400-700nm，激光功率通常小于100mW，K9玻璃的光學性能完全滿足要求。成本敏感的科研應用中，K9玻璃物鏡透鏡組、掃描透鏡和中繼光學系統可節省大量經費。

雙光子顯微鏡和多光子顯微鏡（工作波長680-1050nm，脈沖寬度<200fs）則需要熔融石英。脈沖展寬直接影響雙光子激發效率，必須使用低色散、高均勻性的熔融石英透鏡。實踐中發現，使用K9玻璃透鏡會導致100fs脈沖展寬至350fs，而熔融石英可將脈沖展寬控制在150fs以內，信號強度提升約3倍。

4.3 激光干涉測量

干涉測量和精密定位系統對光學元件的尺寸穩定性要求極高。1°C溫度變化導致K9玻璃產生7μm/m的形變，而熔融石英僅為0.5μm/m。對于λ/10、λ/20級別的平面度要求，熔融石英是標準選擇。Fizeau干涉儀的傳輸平晶、參考平面和標準具必須使用高等級熔融石英（如Heraeus Suprasil 312、Corning 7980-0F等級）。

激光外差干涉儀、激光測距儀等精密測量?jī)x器中的分束器、補償板和窗口片也優先選擇熔融石英，以確保長期穩定性和測量精度。環境溫度變化、晝夜溫差和季節變化都會影響K9玻璃元件的性能，而熔融石英幾乎不受影響。

4.4 光纖激光耦合與傳輸

光纖激光器的準直和聚焦光學系統在1kW以上功率時必須使用熔融石英。即使10W功率，當聚焦到光纖芯徑（通常<10μm）時，功率密度已達到極高水平，K9玻璃會產生顯著的熱透鏡效應導致耦合效率下降和光斑漂移。

光纖端帽（Endcap）必須使用高質量熔融石英。端帽直接承受光纖輸出的高功率密度（可達MW/cm2），只有熔融石英能夠長期可靠工作。工業光纖激光器制造商的技術規范中明確要求關鍵光學元件使用熔融石英材質。

五、材料選擇決策流程

5.1 快速?zèng)Q策算法

第一步：確定激光波長

• 紫外波段（<380nm）：必須選擇熔融石英，無替代方案
• 可見光/近紅外（380-2500nm）：進入第二步判斷
• 中紅外（>2500nm）：兩種材料均不適用，需考慮硒化鋅、氟化鈣或藍寶石

第二步：評估功率/能量密度

• 連續激光<10W：進入第三步
• 連續激光10-100W：推薦熔融石英
• 連續激光>100W：必須使用熔融石英
• 脈沖能量<1 J/cm2：進入第三步
• 脈沖能量1-5 J/cm2：推薦熔融石英
• 脈沖能量>5 J/cm2：必須使用熔融石英

第三步：考慮應用特性

• 精密測量/干涉：必須使用熔融石英
• 熱穩定性關鍵：必須使用熔融石英
• 成本敏感的可見光低功率應用：K9玻璃是最優選擇
• 共焦顯微鏡：K9玻璃為行業標準
• 通用可見光成像：推薦K9玻璃

5.2 成本效益分析

評估全生命周期成本而非僅關注初始采購成本。對于5年使用周期的系統：

初始成本差異：K9光學元件價格為X，熔融石英為1.2-1.3X。多元件系統中，成本差異累加顯著。

運營成本：高功率系統中，K9玻璃的更換頻率更高、維護成本更大。熔融石英元件壽命通常為K9玻璃的2-5倍。

投資回報：若回本周期<2年，選擇熔融石英；2-5年需評估應用關鍵性；>5年且為低功率應用，K9玻璃可能更優；高功率或紫外應用無論成本如何必須選擇熔融石英。

六、Kewlab產品推薦與技術支持

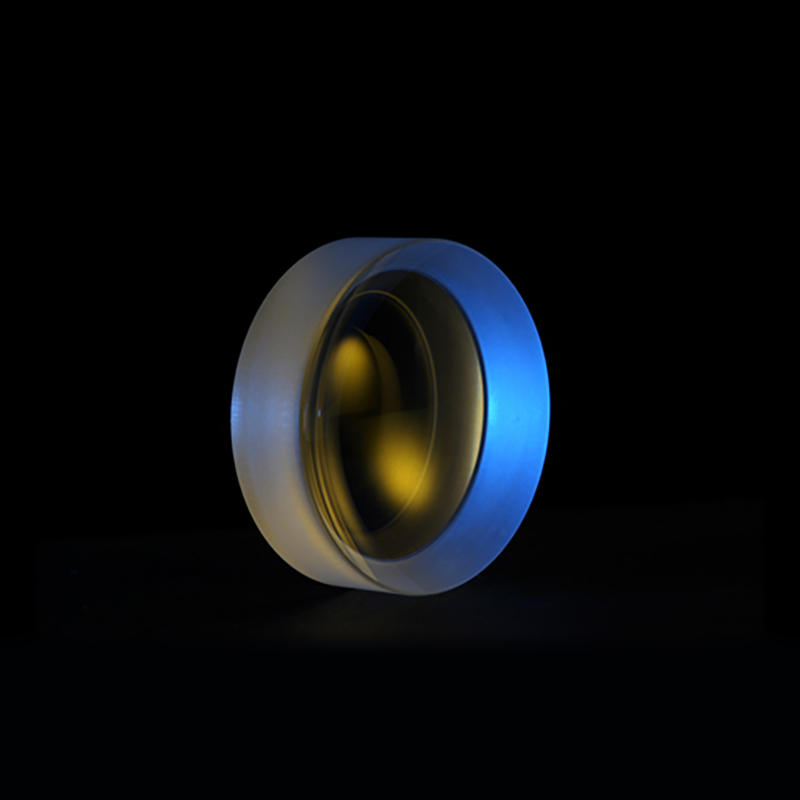

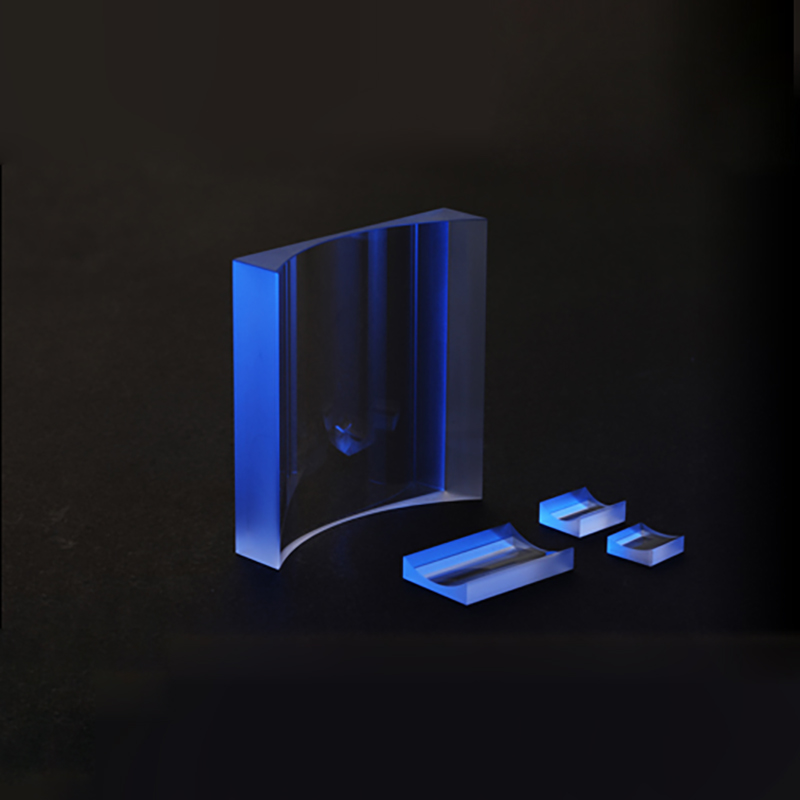

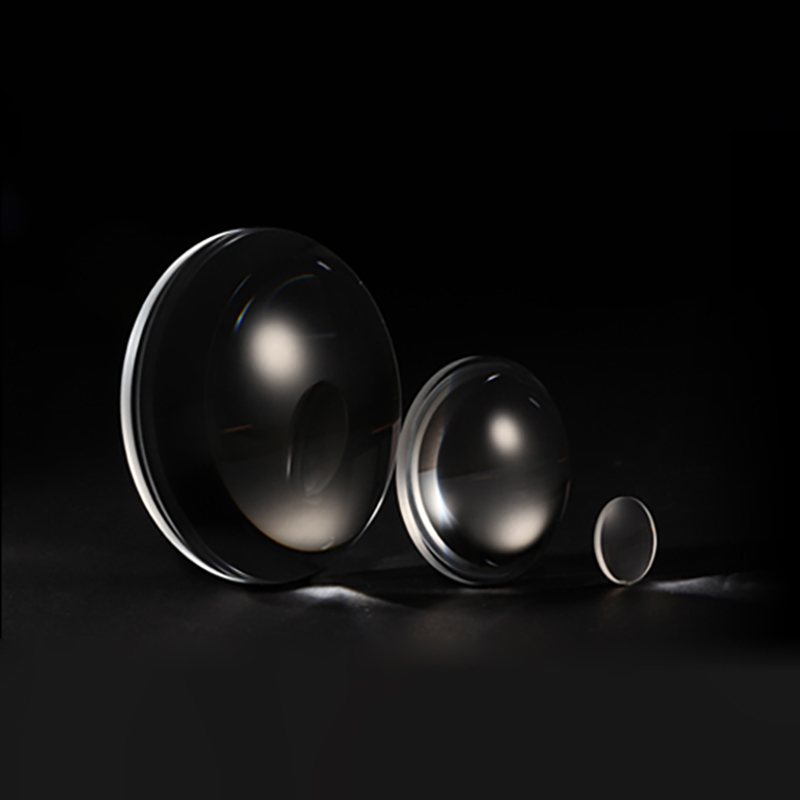

Kewlab作為專業的激光光學元件供應商，提供全面的K9光學玻璃和UV級熔融石英產品線。K9系列光學元件采用精退火K9光學玻璃（等同于Schott N-BK7和國產H-K9L），提供標準精度、高精度和激光級三個等級，表面精度從λ/4到λ/10可選，表面光潔度達到20-10級別。產品包括平凸透鏡（KL11系列）、雙凸透鏡（KL12系列）、平凹透鏡（KL13系列）、雙凹透鏡（KL14系列）、柱面透鏡（KL15/16系列）、直角棱鏡（KP11-16系列）、平面窗口（KW11/12系列）和反射鏡基片（KM11系列）。

? ?? ?

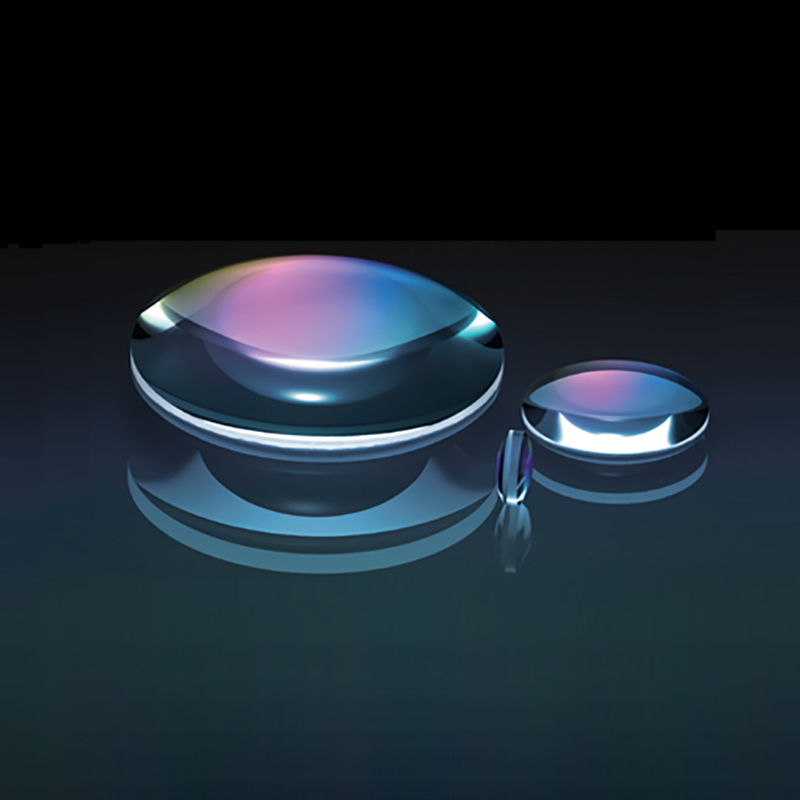

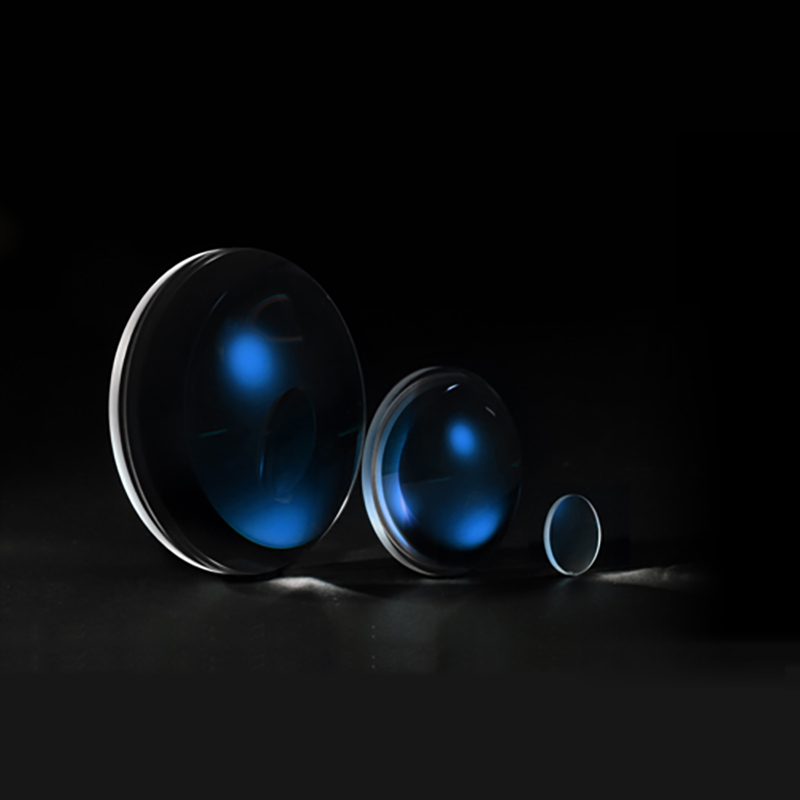

UV級熔融石英系列采用高純度合成熔融石英（折射率1.45848 @ 587.6nm），提供從紫外到近紅外的寬帶透過。產品包括紫外熔融石英平凸透鏡（KL21-UV）、雙凸透鏡（KL22-UV）、平凹透鏡（KL23-UV）、雙凹透鏡（KL24-UV）、柱面透鏡（KL25-UV）、直角棱鏡（KP21-23系列）、平面窗口（KW21/22系列）和反射鏡基片（KM21/22系列）。標準精度和高精度規格可滿足不同應用需求。

? ?

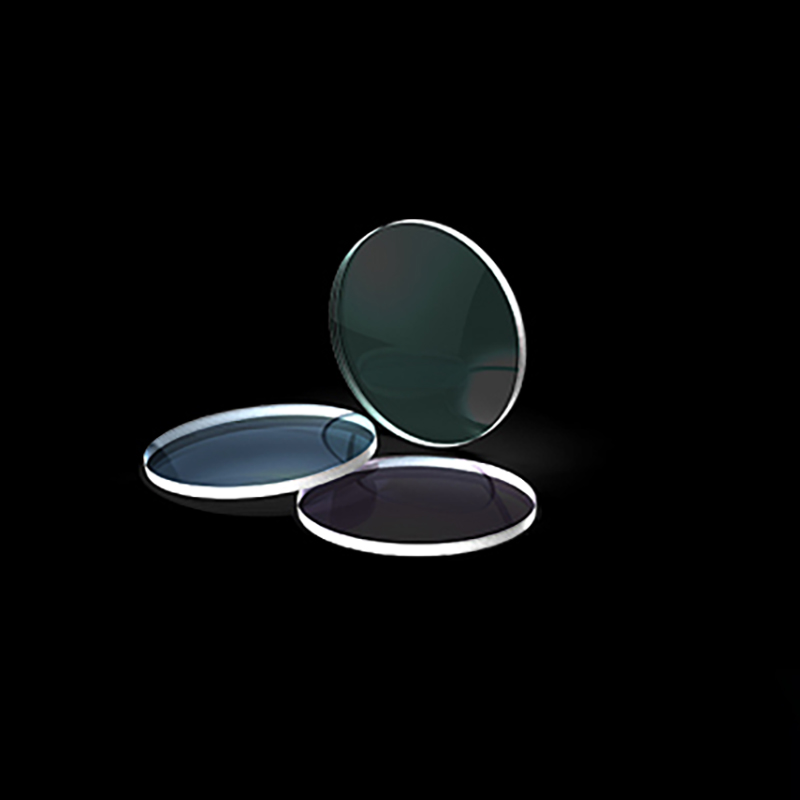

激光光學專用元件（LKL21系列）采用Corning HPFS 7980熔融石英材質，專為355nm、532nm、1064nm激光設計，激光損傷閾值達20 J/cm2，適用于高功率Nd:YAG激光系統。

? ?

KEWLAB中國致力于為高校、科研院所和工業用戶提供高品質光學元件和完善的技術支持。我們的技術團隊可根據您的具體應用需求，提供專業的材料選擇建議、光學設計支持和定制加工服務。

結語

K9光學玻璃與熔融石英各具優勢，正確的材料選擇需要綜合考慮激光波長、功率密度、應用環境和成本預算。K9光學玻璃以其出色的可見光性能和成本優勢，在中低功率激光系統中占據重要地位；熔融石英憑借卓越的紫外透過率、超低熱膨脹系數和高激光損傷閾值，成為高功率和紫外激光應用的不二之選。

理解兩種材料的本質差異——特別是吸收系數在高功率應用中的決定性作用——是做出明智選擇的關鍵。在實際系統設計中，也可采用混合配置策略：在高強度位置使用熔融石英，在低強度位置使用K9玻璃，實現性能與成本的最優平衡。

KEWLAB將持續為中國科研工作者和工程師提供高質量的光學元件和專業技術服務，助力激光技術在科研和工業領域的廣泛應用與創新發展。

本文由KEWLAB技術團隊編寫，轉載請注明出處。
